7.1 OIM

CONSTITUCIÓN DE LA MATERIA:

EL ELECTRÓN

La electricidad tiene su origen en el movimiento de una pequeña partícula llamada electrón que forma parte del átomo. El átomo es la porción más pequeña de la materia y está compuesto por un núcleo donde se encuentran otras partículas, como los protones (con carga eléctrica positiva) y los neutrones (sin carga). Alrededor del núcleo giran en órbitas los electrones, que tienen carga negativa y hay tantos electrones como protones, por lo que el átomo se encuentra equilibrado eléctricamente.

MATERIALES CONDUCTORES Y AISLANTES

No todos los átomos tienen la misma facilidad para desprender electrones de sus órbitas y originar una corriente eléctrica; hay cuerpos como los metales (cobre, plata, hierro, etc.) donde los electrones fluyen con facilidad, mientras que otros materiales (madera, plástico, caucho) encuentran mucha dificultad. Los primeros son los llamados conductores y los segundos no conductores o aislantes. No obstante entre ambos se encuentran los semiconductores, elementos cuya conductibilidad eléctrica depende de las condiciones del circuito y de la composición química que interviene en su formación.

ORIGEN DE LA ELECTRICIDAD

Los fenómenos que consiguen arrancar electrones y establecer una corriente pueden ser de diverso origen:

- Térmico: los termopares son la unión de dos metales con diferente potencial termoeléctrico que al ser calentados generan corriente.

 -Piezoeléctrico: la deformación física experimentada por un cristal de cuarzo genera corriente en los extremos del mismo.

 -Fotoeléctrico: al incidir la luz en determinados compuestos de silicio se desprenden electrones, y se establece una corriente.

 -Magnético: por inducción magnética sobre un conductor se genera corriente, tal es el caso de la dinamo, el alternador, la magneto, etc.

-Químico: la reacción química de dos compuestos puede originar el desprendimiento de electrones y la circulación de corriente, es el caso de las pilas y baterías.

CIRCUITO ELÉCTRICO

Un circuito es una interconexión de componentes eléctricos (como baterías, resistores, inductores, condensadores, interruptores, transistores, entre otros) que transportan la corriente eléctrica a través de una trayectoria cerrada. Componente: Pueden tener dos o más terminales, por los cuales fluye la carga.

UNIDADES DE MEDIDA QUE SE USAN EN EL SECTOR ELÉCTRICO

Vatio
El vatio (W) es probablemente la unidad que más nos suena dentro del sector eléctrico. Se utiliza para medir la potencia, es decir, la energía suministrada en un período de tiempo determinado. Es importante conocer este concepto porque a partir de él podremos saber qué potencia tenemos instalada en nuestra vivienda o la potencia de nuestros dispositivos electrónicos.

Si utilizamos el vatio-hora (Wh) nos servirá para conocer el consumo de tus electrodomésticos, pues el Wh mide la energía consumida durante una hora.

Voltio
El voltio (V) mide el potencial eléctrico así como la fuerza electromotriz y la tensión eléctrica. Es decir, los voltios miden el potencial de energía que una determinada instalación puede suministrarte.

Amperio
El amperio (A) se utiliza para medir la intensidad de la corriente eléctrica. Así, el amperio mide la cantidad de electrones que pasan por un sistema conductor durante un tiempo determinado.

Para resumir: Voltios (V) x Amperios (A) = Vatios (W)

Kilovatio
El kilovatio (kW) es una unidad de medida utilizada para medir la energía que se produce o se consume. Un kilovatio son 1.000 vatios (W).

No debemos confundirlo con el kilovatio hora (kWh), el cual nos indicará el consumo de energía que hemos realizado durante un periodo de tiempo determinado.

Voltiamperios reactivos
El voltiamperio reactivo (VAr) mide la energía reactiva que generan algunos dispositivos en nuestra instalación y que no aporta ningún trabajo útil como la energía activa. Si disponemos de algún equipo que produce demasiada la veremos incluida en nuestra factura donde aparecerá representada como (kVArh). Recuerda que este tipo de energía siempre se puede compensar para evitar un sobrecargo en nuestros recibos.

Culombi
Antes, hemos hablado del amperio que mide la cantidad de electrones. Pues bien, como esta cantidad de electrones suele ser muy grande, estos se miden en culombios. Por tanto un culombio (C), es la cantidad de electrones transportada en un segundo por una corriente.

¿QUÉ ES FUENTE DE ENERGÍA AC DC?

La fuente de alimentacion AC/DC separa la salida de tensión alterna de la salida de tensión continua. Ambas salidas de la fuente de alimentación se ajustan de forma sincronizada y continua. La pantalla de la fuente de alimentacion AC/DC muestra la tensión aplicada medida y la corriente de flujo en las salidas.

LA BATERÍA

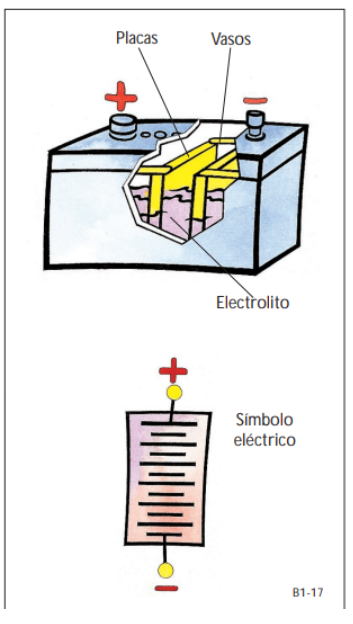

Uno de los métodos más comunes de producir electricidad es el químico: la batería de plomo es una fuente de corriente continua que se basa en este principio; está formada por varios elementos acumuladores o vasos que se conectan formando una batería.

 La energía eléctrica, que se encuentra almacenada en forma de energía química, puede transformarse en energía eléctrica, proceso que tiene lugar durante la descarga. Mediante el suministro a la batería de corriente eléctrica, tiene lugar en su interior el proceso inverso, con lo que es posible carga.

¿QUÉ INSTRUMENTOS SE UTILIZAN PARA LA MEDICIÓN ELÉCTRICA?

Existen señales eléctricas que pueden ser registradas y medidas. Es por ello que es importante contar con instrumentos de medición eléctrica adecuados y que se adapten a las labores de quien los manipula.

Es importante destacar que dichas mediciones pueden ser realizadas en base a parámetros eléctricos, según propiedades como la presión, el flujo, la fuerza o la temperatura.

A continuación detallaremos los tipos de instrumentos de medición eléctrica que pueden utilizarse.

Los instrumentos que se explican seguidamente se utilizan para medir el voltaje, la resistencia y la corriente eléctrica.
